Giới Thiệu Vortex Flow Meter: Nguyên Lý Hoạt Động và Ứng Dụng
1. Vortex Flow Meter Là Gì?
Vortex flow meter (lưu lượng kế xoáy) là một thiết bị đo lưu lượng được sử dụng rộng rãi trong công nghiệp. Nó đo tốc độ dòng chảy của chất lỏng, khí, hoặc hơi nước bằng cách dựa trên nguyên lý xoáy Karman (Karman vortex street). Đây là thiết bị đa năng với độ chính xác cao, thích hợp cho nhiều loại môi trường và ứng dụng.
2. Nguyên Lý Hoạt Động

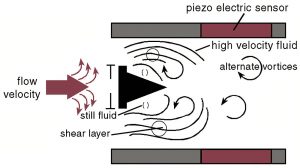

Vortex flow meter hoạt động dựa trên hiện tượng xoáy Karman:
- Khi dòng chất lỏng hoặc khí chảy qua một vật cản (bluff body) trong đường ống, nó tạo ra các xoáy ở phía sau vật cản.
- Các xoáy này được hình thành theo một tần số tỷ lệ thuận với tốc độ dòng chảy.
- Một cảm biến được gắn trên vật cản sẽ đo tần số dao động của các xoáy này.
- Công thức cơ bản: f=St⋅Vdf = \frac{St \cdot V}{d}
- f: Tần số xoáy.
- St: Số Strouhal (một hằng số xác định).
- V: Vận tốc dòng chảy.
- d: Kích thước của vật cản.
Từ tần số đo được, lưu lượng thể tích hoặc lưu lượng khối lượng có thể được tính toán.
3. Ưu Điểm Của Vortex Flow Meter
- Đa dụng: Đo được chất lỏng, khí, và hơi nước.
- Độ chính xác cao: Thích hợp cho các ứng dụng yêu cầu kiểm soát chính xác.
- Không cần bảo trì nhiều: Không có bộ phận chuyển động, giảm thiểu hao mòn.
- Ứng dụng trong môi trường khắc nghiệt: Hoạt động tốt ở nhiệt độ cao, áp suất lớn.
4. Các Ứng Dụng Thực Tế
Vortex flow meter được sử dụng trong nhiều lĩnh vực công nghiệp, bao gồm:
- Công Nghiệp Dầu Khí:
- Đo lưu lượng khí tự nhiên (natural gas) trong các giếng khoan hoặc đường ống vận chuyển.
- Đo khí hydrocarbon và hơi nước.
- Nhà Máy Nhiệt Điện:
- Đo lưu lượng hơi nước bão hòa và hơi nước quá nhiệt.
- Tối ưu hóa hiệu suất và giảm thiểu tiêu thụ năng lượng.
- Ngành Hóa Chất:
- Theo dõi lưu lượng của các hóa chất lỏng hoặc khí trong dây chuyền sản xuất.
- Đảm bảo độ chính xác trong các phản ứng hóa học.
- Hệ Thống HVAC (Điều Hòa Không Khí):
- Đo lưu lượng nước làm mát hoặc khí trong các hệ thống HVAC.
- Công Nghiệp Thực Phẩm và Đồ Uống:
- Đo lưu lượng chất lỏng như nước, sữa, và các loại khí dùng trong quy trình đóng gói.
5. Cấu Tạo Chính
Vortex flow meter gồm các thành phần cơ bản sau:
- Bluff Body: Tạo xoáy khi dòng chảy đi qua.
- Cảm Biến: Phát hiện tần số dao động của xoáy.
- Bộ Xử Lý Tín Hiệu: Tính toán và hiển thị lưu lượng.
- Đầu Ra Tín Hiệu: Hỗ trợ các giao thức như HART, Modbus để truyền dữ liệu.
6. Hạn Chế
- Hiệu suất có thể giảm ở lưu lượng thấp.
- Ảnh hưởng bởi rung động hoặc dòng chảy không ổn định.
- Không phù hợp với chất lỏng có độ nhớt cao.
Kết Luận
Vortex flow meter là một thiết bị đo lường đa năng, mang lại độ chính xác cao và hiệu quả chi phí trong các ứng dụng công nghiệp. Hiểu rõ nguyên lý hoạt động và ứng dụng thực tiễn giúp tối ưu hóa hiệu suất và đảm bảo sự phù hợp khi lựa chọn thiết bị.
